閥門是用來開閉管路、控制流向、調節和控制輸送介質的參數（溫度、壓力和流量）的管路附件。閥門行業專業術語，你全知道嗎？

基本專業術語

1、強度性能閥門的強度性能是指閥門承受介質壓力的能力。閥門是承受内壓的機械産品，因而必須具有足夠的強度和剛度，以保證長期使用而不發生破裂或産生變形。
2、密封性能閥門的密封性能是指閥門各密封部位阻止介質洩漏的能力，它是閥門最重要的技(jì )術性能指标。閥門的密封部位有三處：啓閉件與閥座兩密封面間的接觸處；填料與閥杆和填料函的配和處；閥體與閥蓋的連接處。其中前一處的洩漏叫做内漏，也就是通常所說的關不嚴，它将影響閥門截斷介質的能力。對于截斷閥類來說，内漏是不允許的。後兩處的洩漏叫做外漏，即介質從閥内洩漏到閥外。外漏會造成物料損失，污染環境，嚴重時還會造成事故。
對于易燃易爆、有毒或有放射的介質，外漏更是不能允許的，因而閥門必須具有可靠的密封性能。
3、流動介質介質流過閥門後會産生壓力損失（既閥門前後的壓力差），也就是閥門對介質的流動有一定的阻力，介質為克服閥門的阻力就要消耗一定的能量。從節約能源上考慮，設計和制造閥門時，要盡可能降低閥門對流動介質的阻力。

4、啓閉力和啓閉力矩啓閉力和啓閉力矩是指閥門開啓或關閉所必須施加的作用力或力矩。關閉閥門時，需要使啓閉件與發座兩密封面間形成一定的密封比壓，同時還要克服閥杆與填料之間、閥杆與螺母的螺紋之間、閥杆端部支承處及其他磨擦部位的摩擦力，因而必須施加一定的關閉力和關閉力矩，閥門在啓閉過程中，所需要的啓閉力和啓閉力矩是變化的，其最大值是在關閉的最終瞬時或開啓的最初瞬時。設計和制造閥門時應力求降低其關閉力和關閉力矩。

5、啓閉速度啓閉速度是用閥門完成一次開啓或關閉動作所需的時間來表示。一般對閥門的啓閉速度無嚴格要求，但有些工況對啓閉速度有特殊要求，如有的要求迅速開啓或關閉，以防發生事故，有的要求緩慢關閉，以防産生水擊等，這在選用閥門類型時應加以考慮。

6、動作靈敏度和可靠性這是指閥門對于介質參數變化，做出相應反應的敏感程度。對于節流閥、減壓閥、調節閥等用來調節介質參數的閥門以及安全閥、疏水閥等具有特定功能的閥門來說，其功能靈敏度與可靠性是十分重要的技(jì )術性能指标。

7、使用壽命它表示閥門的耐用程度，是閥門的重要性能指标，并具有很大的經濟意義。通常以能保證密封要求的啓閉次數來表示，也可以用使用時間來表示。

8、類型按用途或主要結構特點對閥門的分類
9、型号按類型、傳動方式、連接形式、結構特點、閥座密封面材料和公稱壓力等對閥門的編号。

10、連接尺寸（connection dimensions）閥門和管道連接部位的尺寸

11、主要外形尺寸（general dimensions）閥門的開啓和關閉高度、手輪直徑以及連接尺寸等。
12、連接形式（type of connection）閥門與管道或機器設備的連接所采用的各種方式(如法蘭連接\螺紋連接\焊接連接等）。

13、密封試驗（seal test）檢驗啓閉件和閥體密封副性能的試驗。

14、上密封試驗（back seal test）檢驗閥杆與閥蓋密封副密封性能的試驗。
15、密封試驗壓力（seal test pressure）閥門進行密封試驗時規定的壓力。
16、适用介質 （suitable medium）閥門能适用的介質。
17、适用溫度 （suitable temperature）閥門适用的介質的溫度範圍。
18、密封面（sealing face）啓閉件與閥座（閥體）緊密貼合，起密封作用的兩個接觸面。
19、啓閉件 （disc）用于截斷或調節介質流通的一種零件的統稱，如閘閥中的閘闆、節流閥中的閥瓣等。

20、填料（packing）裝入填料函（或填料箱）中，阻止介質從閥杆處洩漏的填充物。
21、填料墊（packing seat）支承填料，保持填料密封的零件。
22、填料壓蓋用以壓緊填料達到密封的零件。
23、支架在閥蓋或閥體上，用于支承閥杆螺母和傳動機構的零件。

24、連接槽尺寸(dimension of connecting channel)啓閉件與閥杆裝配連接部位的結構尺寸。
25、流道面積( flow area)指閥門進口端到閥座密封面間的最小截面積（但不是指“簾”面積），用來計算無任何阻力影響時的理論排量。
26、流道直徑 (flow diameter)對應于流道面積的直徑。
27、流量特性 (flow characteristics)穩定流動狀态下，當進口壓力等參數不變時，減壓閥的出口壓力與流量的函數關系。
28、流量特性偏差(flow characteristics derivation)穩定流動狀态下，當進口壓力等參數不變時，減壓閥流量的變化所引起的出口壓力變化值。
29、通用閥門 (general valve)各工業企業中管道上普遍采用的閥門。
30、自動閥門 (Self-acting valve)依靠介質（液體、空氣、蒸汽等）本身的能力而自行動作的閥門。
31、驅動閥門 (Actuated valve)借助手動、電力、液壓或氣壓來操縱的閥門。

32、撞擊手輪 (hammer blow handwheel)利用撞擊作用力以減輕閥門操作力的手輪結構。
33、蝸輪傳動裝置(wormgear actuator)用蝸輪機構啓閉或調節閥門的裝置。
34、氣動裝置 (pneumatic actuator)用氣壓力啓閉或調節閥門的驅動裝置。
35、液動裝置 (hydraulic actuator)用液壓力啓閉或調節閥門的驅動裝置。
36、熱凝結水排量(Hot condensate capacity)在給定壓差和溫度下疏水閥一内能排出凝結水的最大量
37、漏汽量 (Steam loss)單位時間内疏水閥漏出新鮮蒸汽的量。

閥門定義術語

1.閥門用來控制管道内介質流動的，具有可動機構的機械産品的總體。

2.閘閥(gate valve, slide valve)啓閉件(閘闆)由閥杆帶動,沿閥座(密封面)作升降運動的閥門。

3.截止閥(globe valve, stop valve)啓閉式（閥瓣）由閥杆帶動，沿閥座（密封面）軸線作升降運動的閥門。

4.節流閥 (throttle valve)通過啓閉件（閥瓣）改變通路截面積，以調節流量、壓力的閥門。

5.球閥 (ball valve)啓閉式（球體）繞垂直于通路的曲線旋轉的閥門。

6.蝶閥 (butterfly valve)啓閉式（蝶闆）繞固定軸旋轉的閥門。
7.隔膜閥 (diaphragm valve)啓閉式（隔膜）由閥杆帶動，沿閥杆軸線作升降運動，并将動作機構與介質隔開的閥門。

8.旋塞閥 (cock)啓閉式（塞子）繞其軸線旋轉的閥門。

9.止回閥(check valve, non-return valve)啓閉式（閥瓣）借介質作用力，自動阻止介質逆流的閥門。
10.安全閥(safety valve, relief valve)啓閉式（閥瓣）當管道或機器設備内介質壓力超過規定值時自動開啓排放；低于規定值時自動關閉，對管道或機器起保護作用的閥門。
11.減壓閥(pressure reducing valve)通過啓閉件（閥瓣）的節流，将介質壓力降低，并借閥後壓力的直接作用，使閥後壓力自動保持在一定範圍内的閥門。
12.疏水閥(steam trap)自動排放凝結水并阻止蒸汽洩漏的閥門。
13.排污閥(Draining Valves)用于鍋爐、壓力容器等設備排污的閥門。
14.低壓閥門(low pressure valve)公稱壓力PN≤1.6MPa的各種閥門。

15.中壓閥門(middle pressure valve)公稱壓力為PN≥2.0～PN＜10.0MPa的各種閥門。

16.高壓閥門(high pressure valve)公稱壓力PN≥10.0MPa的各種閥門。
17.超高壓閥門(super high pressure valve)公稱壓力PN≥100.0MPa的各種閥門。
18.高溫閥門(high temperature valve)用于介質溫度＞450℃的各種閥門。
19.低溫閥門(sub-zero valve)用于介質溫度為-40℃～-100℃的各種閥門。

20.超低溫閥門(cryogenic valve)用于介質溫度＜-100℃的各種閥門。

閥門結構術語

1.結構長度閥門進、出口端面之間的距離；或進口端面至出口軸線的距離。

2.直通式閥門結構長度在閥體通道終端兩個垂直于閥門軸線平面之間的距離。

3.角式閥門結構長度在閥體通道某一終端垂直于軸線的平面與閥體另一終端軸線之間的距離。

4.結構形式各類閥門在結構和幾何形狀上的主要特征。

5.直通式進、出口軸線重合或相互平行的閥體形式。

6.角式進、出口軸線相互垂直的閥體形式。

7.直流式通路成一直線，閥杆位置與閥體通路軸線成銳角的閥體形式。

8.三通式具有三個通路方向的閥體形式。
9.T形三通式塞子（或球體）的通路呈“T”璩 的三通式。

10.L形三通式塞子（或球體）的通路呈“L”璩 的三通式。

11.平衡式利用介質壓力平衡其對閥杆的軸向力的結構形式。

12.杠杆式采用杠杆帶動啓閉件的結構形式。

13.常開式無外力作用時，啓閉件自動處于開啓位置的結構形式。

14.常閉式無外力作用時，啓閉件自動處于關閉位置的結構形式。

15.保溫式（steam jacket type）帶有蒸汽加熱夾套結構的各種閥門。

16.波紋管式（bellows seal type）帶有波紋管結構的各種閥門。

17.全徑閥門 （full-opening valve）閥門内所有部位流道内徑尺寸與公稱管道内徑尺寸相同的閥門。

18.縮徑閥門（reduced-opening valve）閥門内流道孔通徑縮小的閥門。

19.縮口閥門（reduced-bore valve）閥門内流道孔通徑縮小，且閥門關閉件流道口為非圓形的閥門。

20.單向閥門（un-directional valve）設計為僅一個介質流動方向密封的閥門。

21.雙向閥門（bi-directional valve）設計為兩個介質流動方向均密封的閥門。

22.雙座雙向閥門閥門有兩個密封座，每個閥座的兩個介質流動方向均可密封的閥門。
23.一單向座、一雙向座的雙座閥具有兩個密封副的閥門，在關閉位置時，兩個密封副可同時保持密封狀态，中腔内（兩個密封副間）的閥體有一個洩放介質壓力的接口。表示符号DBB。

24.上密封當閥門全開時，阻止介質由填料函處滲漏的一種密封結構。

25.壓自封利作介質壓力使閥體與閥蓋連接處實現自動密封的結構。

26.閥杆頭部尺寸閥杆與手輪、手柄或其它操縱機械裝配連接部位的結構尺寸。

27.閥杆端部尺寸閥杆與啓閉件連接部位的結構尺寸。

28.連接槽尺寸啓閉件與閥杆裝配連接部位的結構尺寸。

29.連接形式閥門與管道或機器設備的連接所采用的各種方式（如法蘭連接、螺紋連接、焊接連接等）。

閥門零部件術語

1.閥體與管道（或機器設備）直接連接，構成介質流通流道的零件。

2.閥蓋與閥體相連并與閥體（或通過其它零件，如隔膜等）構成壓力腔的主要零件。

3.啓閉件用于截斷或調節介質流通的一種零件的統稱，如閘閥中的閘闆、節流閥中的閥瓣等。

4.閥瓣截止閥、節流閥、止回閥等閥門中的啓閉件。

5.閥座安裝在閥體上，與啓閉件組成密封副的零件。
6.密封面啓閉件與閥座（閥體）緊密貼合，起密封作用的兩個接觸面。

7.閥杆将啓閉力傳遞到啓閉件上的主要零件。

8.閥杆螺母與閥杆螺紋構成運動副的零件。

9.填料函在閥蓋（或閥體）上， 充填填料，用來阻止介質由閥杆處洩漏的一種結構。

10.填料箱充填填料，阻止介質自閥杆處洩漏的零件。

11.填料壓蓋用以壓緊填料達到密封的零件。

12.填料裝入填料函（或填料箱）中，阻止介質雙閥杆處洩漏的填充物。

13.填料墊支承填料，保持填料密封的零件。

14.支架在閥蓋或閥體上，用于支承閥杆螺母和傳動機構的零件。

15.撞擊手輪利用撞擊作用力以減輕閥門操作力的手輪結構。

儀表擔負着全廠的測量監視控制，時時刻刻告訴我們各個裝置的運作情況，儀表及控制崗位是工廠正常運作的保證。下面的這227個自動化儀表與控制系統術語，你都知道嗎？

12個儀表常用術語

1.測量點（一次點）
指檢測系統或控制系統中，直接與工藝介質接觸的點。如壓力檢測系統中的取壓點，溫度檢測系統中的熱電偶、熱電阻安裝點等。一次點可以在工藝管道上，也可以在工藝設備上。2.一次部件（取源部件）
通常指安裝在一次點上的儀表加工件，如壓力檢測系統中的取‘壓短節、測溫系統中的溫度計凸台等。
3.一次閥門（取壓閥）指安裝在一次部件上的閥門，如與取壓短節相連的壓力檢測系統的閥門，與孔闆正、負壓室引出管相連的閥門等。
4.一次元件（傳感器）
指安裝在現場且與工藝介質相接觸的元件，如熱電偶、熱電阻等。
5.一次儀表現場儀表的一種，指安裝在現場且直接與工藝介質相接觸的儀表，如彈簧管壓力表、雙金屬溫度計、差壓變送器等。
6.一次調校（單體調校）
指儀表安裝前的校驗，按《工業自動化儀表工程施工及驗收規範》（GBJ—86)的要求，原則上每台儀去都要經過一次調校。調校的重點是檢驗儀表的示值誤差、變差，調節儀表的比例度、積分時間、微分時間的誤差、控制點偏差、平衡度等。隻有一次調校符合設計或産品說明書要求的儀表才能安裝，以保證二次調校的質量。

7.二次儀表
指儀表示值信号不直接與來自工藝介質接觸的各類儀表的總稱。二次儀表的輸入信号通常為變送器變換的标準信号。二次儀表接受的标準信号一般有三種：氣動信号;II型電動單元組合儀表信号;HI型電動單元組合儀表信号。

8.現場儀表
指安裝在現場的儀表的總稱，包括所有一次儀表，也包括安裝在現場的二次儀表。
9.二次調校（二次聯校、系統調校）指儀表現場安裝結束後，控制室配管配線完成而且通過校驗後，對整個檢測回路或自動控制系統的檢驗，也是儀表交付正式使用前的一次全面校驗。其校驗方法通常是在檢測環節加一信号，然後仔細觀察組成系統的每台儀表是否工作在誤差允許範圍内。如果超出誤差允許範圍，又找不出原因，就要對組成系統的全部儀表重新調試。
10.儀表加工件
指全部用于儀表安裝的金屬、塑料機械加工件的總稱，在儀表安裝中占有特殊地位。
11.帶控制點流程圖
指用過程檢測和控制系統設計符号來描述生産過程自動化内容的圖紙。它詳細地标出儀表的安裝位置，是确定一次點的重要圖紙，是自控方案和自動化水平的全面體現，也是自控設計的依據，并供施工安裝和生産操作時參考。　
12.常用儀表、控制圖形符号

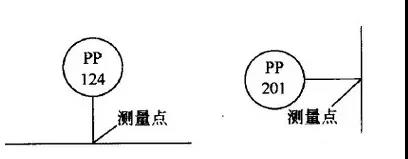

根據國家行業标準HG20505—92《過程檢測和控制系統用文字代号和圖形符号》，參照GB2625—81國家标準、化工自控常用圖形及文字代号如下。圖形符号①測量點（包括檢測元件）是由過程設備或管道符号引到儀表圓圈的連接引線的起點，一般無特定的圖形符号。

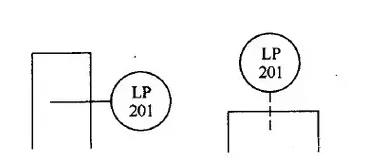

②若測量點位于設備中，當有必要标出測量點在過程設備中的位置時，可在引線的起點加一個直徑為2mm的小圓符号或加虛線。

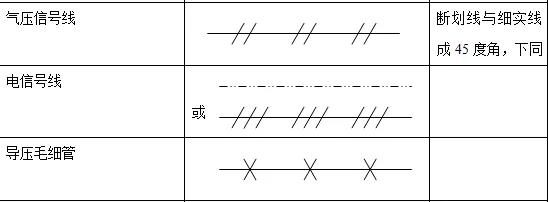

③連接線圖形符号儀表圓圈與過程測量點的連接引線，通用的儀表信号線和能源線的符号是細實線。當有必要标注能源類别時，可采用相應的縮寫标注在能源線符号之上。例如AS-014為0.14MPa的空氣源，ES-24DC為24V的直流電源。④當通用的儀表信号線為細實線可能造成混淆時，通用信号線符号可在細實線上加斜短劃線（斜短劃線與細實線成45°角）。

116個工業自動化儀表術語

1.自動化儀表
又稱過程檢測控制儀表。對工業過程進行檢測、顯示、控制、執行等儀表的總稱。

2.檢測元件 sensor，傳感元件sensor。測量鏈中的一次元件，它将輸入變量轉換成宜于測量的信号。

3.傳感器接受物理或化學變量(輸入變量)形成的信息，并按一定的規律将其轉換成同種或别種性質的輸出變量的裝置。注：根據傳感器所依據的物理現象的性質，有多種不同形式和不同名稱的測量傳感器，例如:溫度傳感器、壓力傳感器、流量傳感

4.變送器輸出為标準化信号的一種測量傳感器。例如:溫度變送器、壓力變送器、流量變送器等。

5.補償器 compensator，補償元件compensation element為抵消由于規定工作條件變化所造成的誤差源而設計的裝置。

6.計(表) meter,  gauge測量和指示被測值的裝置。注：計(表)隻能加修飾語使用，如：流量計、壓力表。

7.指示儀 indicator提供被測變量直觀示值的裝置。

8.記錄儀 recorder記錄其輸入信号相關值的裝置。

9.多點記錄儀 multi-pointrecorder由打印機構以一系列打印符号記錄每一個輸入信号的記錄儀。

10.趨勢記錄儀 trend recorder根據編制的程序或由操作人員選擇供多個變量共同使用的标準化信号記錄儀。

11.差動放大器 differentialamplifier具有兩個類似的輸入線路，相互連接後能響應兩個電壓或兩個電流之差的放大器。

12.運算放大器 operationalamplifier高增益、高輸入阻抗、低輸出阻抗的差動放大器。

13.隔離放大器 isolatedamplifier輸入線路與輸出線路之間以及兩線路與地之間不存在點連接的放大器。

14.總計儀表 totalizinginstrument通過對被測的量各部分值的求和來确定被測量值的測量儀表。這些部分值可以同時或依次從一個或多個來源中獲得。

15.計算裝置 computing device能夠完成一個或多個計算和(或)邏輯操作，并輸出一個或多個經計算後的信号的裝置或功能。

16.反饋控制器 feedback controller能自動地工作，通過将被控變量值與參比變量值相比較後改變被控變量從而縮小兩者之間差異的裝置。

17.信号選擇器 從兩個或多個輸入信号中選擇預期信号的裝置。

18.自動/手動操作器 能夠由過程操作人員在自動和手動控制之間切換以及手動控制一個或多個終端控制元件的裝置。

19.手動操作器 僅有手動操作輸出，用來操縱一個或多個遠程儀表的裝置。

20.報警單元 alarm unit具有可聽和(或)可視輸出，以表明設備或控制系統不正常或超出極限狀态的裝置。

21.（可測的）量 (measurable) quantity可以定性區别和定量确定的一種現象、物體或物質的屬性。
22.變量variable其值可變且通常可測出的量或狀态。

23.（測量）單位unit ( of measurement )為定量表示具有相同量綱的量，所約定選取的特定量。

24.（測量）單位制system of units ( of measurement )為給定量制建立的一組單位。例如：國際單位制(SI ) ; CGS 單位制。注：單位制包括一組選定的基本單位和由定義方程式、比例因數确定的導出單位。
25.（量）值value ( of a quantity )用一個數和一個适當的測量單位表示的量。例如：5.3m ; 12kg；-40℃。
26.真值 true value嚴密定義變量的假定理論值。
注：1.量的真值是一個理想概念，通常是不可知的。2.實際使用的是所謂的“約定真值”。

27.約定真值conventional true value為了一定目的，可以替代真值的量值。注：一般說來，約定真值被認為是非常接近真值的，對于一定的用途，其差值可以忽略不計。
28.測量measurement以确定量值為目的的一組操作。

29.靜态測量static measurement對測量期間其值可認為是恒定的量的測量。
注：“靜态”一詞适用于被測量，不适用于測量方法。

30.動态測量dynamic measurement對（變）量的瞬時值或随時間的變化值的測量。
注：“動态”一詞适用于被測量，不适用于測量方法。

31.被測量 measurand , measured quantity受到測量的量。

32.被測變量measured variable 。被測的量、特性或狀态。
注：被測變量通常是溫度、壓力、流量、速度等。

33.輸入變量input variable輸入到儀表的變量。
34.輸出變量output variable由儀表輸出的變量。

35.被測值measured value根據測量裝置在規定條件下的某個指定瞬間獲取的信息得出，并以數字和計量單位表示的數量。

36.影響量influence quantity不屬于被測量但卻影響被測值或測量儀表表示值的量。例如：環境溫度、被測交流電壓的頻率。

37.信号 signal某一個或幾個參數載有信号所表示的一個或多個變量的信息的物理變量。
38.測量信号measurement  signal測量系統内表示被測量的一種信号。

39.模拟信号analogue signal信息參數可表現為給定範圍内所有值的信号。

40.數字信号digital signal信息參數可表現為用數字表示的一組離散值中任一值的信号。

41.标準化信号standardized signal具有标準化的上、下範圍值的信号。
例如：4mA ~20mA ( d.c. )
20 kPa ~ 100kPa

42.輸入信号inPut signal施加到裝置、元件或系統輸入端的信号。

43.輸出信号output signal由裝置、元件或系統送出的信号。

44.量化信号 quantified signal具有量化信息參數的信号。

45.二進制信号binary signal僅有二個值的量化信号。

46.測量結果result of a measurement由測量所得到的被測量的值。
注:1.當使用“測量結果”這個術語時，應明确它是示值、未修正結果還是已修正結果，并是否已對幾次觀測值進行平均。2.測量結果的完整說明應包括：關于測量不确定度的信息和關于相應的影響量值的信息。

47.（測量儀表的）示值indication (of a measuring instrument ) 測量儀表所提供的被測量的值。

48.測量準确度accuracy of measurement同義詞：測量精确度,被測量的測量結果與（約定）真值間的一緻程度。

49.測量重複性repeatability of measurement在相同測量方法、相同觀測者、相同測量儀器、相同場所、相同工作條件和短時期内重複的條件下，對同一被測量進行多次連續測量所得結果之間的一緻程度。
50.誤差error被測變量的被測值與真值之間的代數差。
注：1．被測值大于真值時誤差為正。誤差﹦被測值﹣真值2．在儀表或裝置的數據單上列出誤差時，必須規定儀表或裝置的校準方式。
51.絕對誤差absolute error測量結果減去被測量的（約定）真值。
52.相對誤差 relative error絕對誤差除以被測量的（約定）真值。
53.随機誤差 random error在同一被測量的多次測量過程中，其變化是不可預計的測量誤差的一部分。
54.系統誤差systematic error在相同的條件下對同一個給定量值進行多次測量的過程中，絕對值和符号保持不變或者在條件變化時按固定規律變化的誤差。

55.修正值 correction為了得到修正結果，必須以代數法加到未修正測量結果上的值，這個值是系統誤差已知部分的相反值。

56.修正因子correction factor為補償系統誤差而對未修正測量結果所乘的數值因子。

57.算術平均值arithmetic mean一個量的n 次測量結果的代數和除以n 而得的商。

58.性能特性在靜态或動态條件下或作為特定試驗的結果，，确定裝置的功能和能力的有關參數及其定量的表述。

59.參比性能特性在參比工作條件下獲得的性能特性。

60.範圍所研究的量的上、下限所限定的數值區間。
注：術語“範圍”通常加修飾語。例如，它可應用于被測變量或工作條件。

61.測量範圍按規定精确度進行測量的被測量的兩個值确定的區間。

62.測量範圍下限值裝置能夠調整到并按規定精确度進行測量的被測變量最低值。

63.測量範圍上限值裝置能夠調整到并按規定精确度進行測量的被測變量最高值。

64.量程給定範圍上下限值之間的代數差。例如：範圍為﹣20 ℃ 至100 ℃ 時，量程為120 ℃ 。
65.标度構成指示裝置一部分的一組有序的标度标記以及所有有關的數字。

66.标度範圍由标度始點值和終點值所限定的範圍。

67.線性标度标度中各分格間距與對應的分格值呈常數比例關系的标度。
注：标度分格間距為常數的線性标度稱為規則标度。

68.非線性标度标度中各标度分格間距與對應的分格值呈非常數比例關系的标度。注：某些非線性标度有專門的名稱，例如對數标度，平方律标度。
69.測量儀表的零位當測量儀表工作所需要的任何輔助能源都接通和被測量值為零時，儀表的直接示值。

70.儀表常數為求得測量儀表的示值，必須對直接示值相乘的一個系數。
注：當直接示值等于被測量值時，測量儀表的常數為1 。

71.特性曲線表明系統或裝置的輸出變量穩态值與一個輸入量之間函數關系的曲線，此時，其它輸入變量均保持在規定的恒定值。
注：将其它輸入變量作為參數處理時，可得到一組特性曲線。

72.調整使裝置或儀表的輸出與期望的規定特性曲線盡可能一緻的操作。

73.校準在規定的條件下确立被測量與裝置相應輸出值之間關系的一組操作。

74.校準曲線在規定條件下表示被測量值的與裝置實際測出的相應值之間關系的曲線。

75.靈敏度測量儀表響應的變化除以相應的激勵變化。

76.精确度測量結果與被測量（約定）真值的一緻程度。

77.精确度限規範中能保證特定型号裝置的不精确度的極限值。

78.基本誤差又稱固有誤差,在參比條件下儀表的示值誤差。

79.一緻性校準曲線接近規定特性曲線（直線、對數曲線、抛物線等）時的吻合程度。

80.一緻性誤差校準曲線和規定特性曲線之間最大偏差的絕對值。

81.線性度校準曲線接近規定直線時的吻合程度。

82.線性度誤差校準曲線與規定直線之間最大偏差的絕對值。

83.死區輸入變量的變化不緻引起輸出變量有任何可覺察變化的有限數值區間。

84.穩定性在規定的工作條件下，儀表性能特性在規定時間内保持不變的能力。】

85.可靠性規定的條件下和規定的時間内裝置完成規定功能的能力。

86.漂移在一段時間内，并非由于外界影響作用于裝置而引起的裝置輸入一輸出關系發生不希望有的逐漸變化。

87.點漂在規定參比工作條件下的規定時間内，對應于一個恒定輸入的輸出變化。
88.零點漂移簡稱零漂,範圍下限值上的點漂。當下限值不為零值時亦稱為始點漂移。
89.重複性在同一工作條件下，儀表對同一輸入值按同一方向連續多次測量的輸出值間的相互一緻程度。
注：重複性應不包括回差、漂移。

90.為重複性誤差在相同的工作條件下，從同一個方向作全範圍移動時，對同一個輸入值在短時間内多次連續測量輸出所獲得的極限值之間的代數差。
91.量程誤差實際輸出量程與規定輸出量程之差。
注：量程誤差通常以規定輸出量程的百分數表示。
92.量程遷移（偏移）因某些影響引起的輸出量程的變化。

93.零點誤差在規定的使用條件下，當輸入處于範圍下限值時實際輸出值與規定輸出範圍最低值之差。
注：零點誤差通常以規定輸出量程的百分數表示。

94.零點遷移（偏移）當輸入處于範圍下限值時，因某些影響引起的輸出值的變化。
注：零點遷移通常以規定輸出量程的百分數表示。

95.示值誤差儀表的示值減去被測量的（約定）真值。

96.引用誤差儀表的示值誤差除以規定值。
注：這一規定值常稱為引用值，例如：它可以是儀表的量程或範圍上限值等。

97.平均故障間隔時在功能單元的額定壽命期間，在規定的條件下，相鄰故障間隔時間長度的平均值。
98.平均修複時間故障檢修所需的平均時間。
99.失效 failure功能單元實現其規定功能的能力的終止。

100.故障 fault導緻功能單元不能實現其規定功能的意外狀态。

101.功能 fonction裝置所完成的目的或動作。
102.采樣 sampling以一定時間間隔對被測量進行取值的過程。

103.采樣（速）率 sampling rate對被測量進行采樣的頻率，即單位時間的采樣次數。

104.采樣周期 sampling period周期性采樣控制系統中二次實測的間隔時間。

105.掃描 scan以預定的方式對若幹變量依次進行周期地采樣。掃描裝置的功能通常用來确定變量的狀态或數值。

106.掃描速率scan rate以每秒輸入通道數表示的一系列模拟輸入通道的訪問速率，以每秒輸入通道數表示。

107.時滞 dead time又稱死時。從輸入量産生變化的瞬間起到儀表輸出量開始變化的瞬間為止的時間。
108.時間常數 time constant在由階躍或脈沖輸入引起的一階線性系統中，輸出完成總上升或總下降的63.2%所需的時間。

109.阻尼 damping運動過程中系統能量的耗散作用。
110.周期阻尼 periodic damping, underdamping又稱欠阻尼,階躍響應出現過沖的阻尼

111.非周期阻尼aperiodic damping , overdamping又稱過阻尼。階躍響應不出現過沖的阻尼。

112.阻尼因數darmping factor在二階線性系統的自由震蕩中，輸出在最終穩态值附近的一對（方向相反的）連續擺動的較大幅值與較小幅值之比。

113.噪聲noise疊加在信号上導緻其成份被掩蓋的有害擾動。

114.輸入阻抗input impedance儀表輸入端之間的阻抗。
115.輸出阻抗output impedance儀表輸出端之間的阻抗。
116.負載阻抗load impedance與儀表輸出端連接的所有裝置及連接導線的阻抗總和。

99個DCS控制系統專業術語

本文内容及圖片均轉自互聯網平台，如作者不同意轉載，請與我們聯系，我們會即時處理。（内容轉自《供熱資訊》）
